在一些实际应用的设备场合，设备现场比较大，PLC主控部分只有一个。如果应用现场只有一个HMI控制的时候，操作起来非常麻烦，必须去到固定的某个点进行操作。对此我们可以采用在多个地方放置HMI用来控制一套PLC系统，便会用到一机多屏。

所谓的一机多屏是指：一个控制设备（PLC）连接多个HMI，所有的HMI都可以实现对PLC的操作以及显示。

今天就给大家简单介绍如何使用美高梅官网正网HMI和美高梅官网正网CPU通过网口实现一屏十机。

一、设备配置

二、硬件接线

11个网口设备通过网线连接交换机，PC机亦可网线连接交换机用于下载PLC和HMI工程。

三、设置IP

所有网口设备要求在同一IP网段，且各设备IP地址不一致。美高梅官网正网网络型PLC默认IP地址为192.168.1.254（如需调整，可以在美高梅官网正网官网下载Unitool工具进行IP修改，或应用相应的库文件修改IP），美高梅官网正网网络型HMI默认IP地址为192.168.1.100。有关HMI网络IP设置方法如下：

①点击开机进度条，进入HMI系统界面

②选择系统设置，进入系统设置界面

③选择IP，进入IP设置界面

④分别设置10个屏的IP为192.168.1.100~109。

四、设置主屏

本例选择192.168.1.100为主屏（①号屏）与CPU124XPE进行S7通讯。①号屏与其他屏进行MODBUS-TCP/IP通讯。相应设置如下：

①设置Link1连接接口为Ethenet，连接服务为S7通讯，对应的参数设置远程IP为PLC的IP192.168.1.254。

②新增Link2为MODBUS-TCP/IP server，设置端口为102

备注：CPU124XPE最多支持2个S7通讯,4主4从MODBUS-TCP/IP，当不超过两台设备连接的时候，只可以直接访问同一CPU，本例使用的是10台HMI连接，对此需要用到屏与屏之间进行数据交换通讯。

③设置数据传输

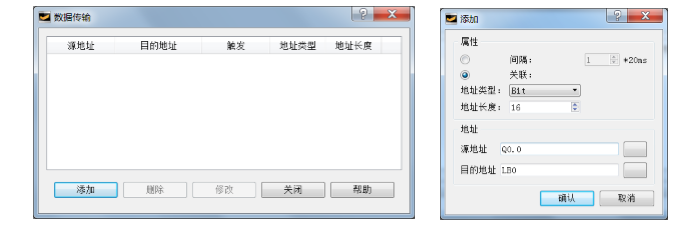

在工程窗口中选择数据传输，添加数据传输地址信息。

本例使用Q0.0~Q1.7，M0.0~M1.7，VW0~VW18这些地址。

其中间隔是指单向传输，由源地址数据传输给目的地址，相当于PLC中的MOVE。关联是源地址与目的地址进行双向传输，任何一个数据有变化值则将传输给另一个。本例中采用关联进行地址数据的传输。

Q0.0~Q1.7，关联，地址类型bit，地址长度16，源地址Q0.0，目的地址LB0。表示Q0.0对应LB0，Q0.1对应LB1，依次Q1.7对应LB15。

M0.0~M1.7，关联，地址类型bit，地址长度16，源地址M0.0，目的地址LB16。表示M0.0对应LB16，M0.1对应LB17，依次M1.7对应LB31。

VW0~VW18，关联，地址类型word，地址长度10，源地址VW0，目的地址LW0。表示VW0对应LW0，VW2对应LW1，依次VW18对应LW9。

④主屏工程设计

按照标准的单屏工程界面设计即可。

五、设置副屏

所有副屏程序和设置一致，仅本机的IP不一致，副屏采用MODBUS-TCP/IP CLIENT通讯。副屏工程直接依次下载到各屏即可。有关副屏设置如下：

①设置Link1连接接口为Ethenet，连接服务为MODBUS-TCP/IP CLIENT。对应的参数设置远程IP为主屏的IP192.168.1.100，端口为102。

②地址对应规则如下：

0x(N)↔LB(N-1)。即0x1对应LB0，0x2对应LB1，依次0x100对应LB99。

4x(N)↔LW(N-1)。即4x1对应LW0，4x2对应LW1，依次4x100对应LW99。

本例对应关系如下：

③副屏工程设计

按照主屏工程内容，一一对应修改地址，分别下载到各副屏即可。

有关美高梅官网正网PLC和美高梅官网正网HMI在一机多屏中超过接口数量限制的情况下，使用网口实现一机十屏的应用就主要是这些。主要应用到了Uniface中的数据传输功能，以屏为中转站进行数据的交换转发。还有更多的连接通讯方式亦可实现，在此就浅谈此种方式。

如果遇到一机多屏在接口数量满足的情况下，直接屏与PLC进行直连即可。
