一、Net模块程序上下载方法
1、NetS7 模块在200编程软件中免驱动使用方法
UN120L、200或者西门子S7-200系列PLC与该编程软件进行通讯连接可安装STEP7编程驱动也可使用电脑网卡，连接对应ip。
（1）
（2）

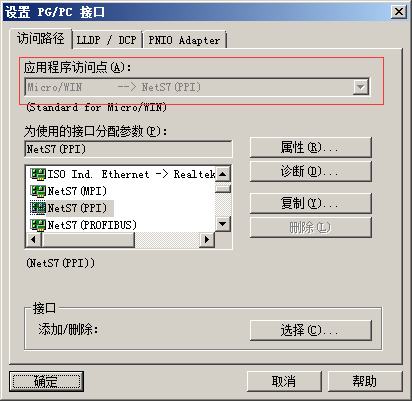

①通过适配器参数修改，选择PPI模式，在STEP7中设置PG/PC接口选择NETS7(PPI)接口即可。如图所示：
② 采用西门子自带TCP驱动通讯。

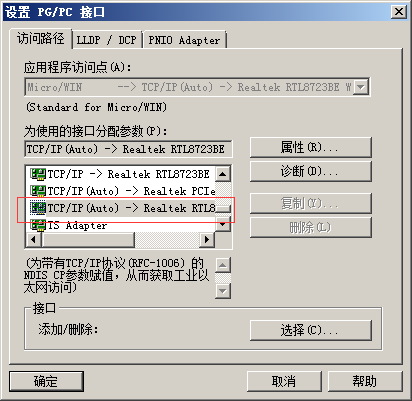

通过适配器设置其IP，在step7中选择TCP/IP》网卡，搜索192.168.1.188，连接PLC.

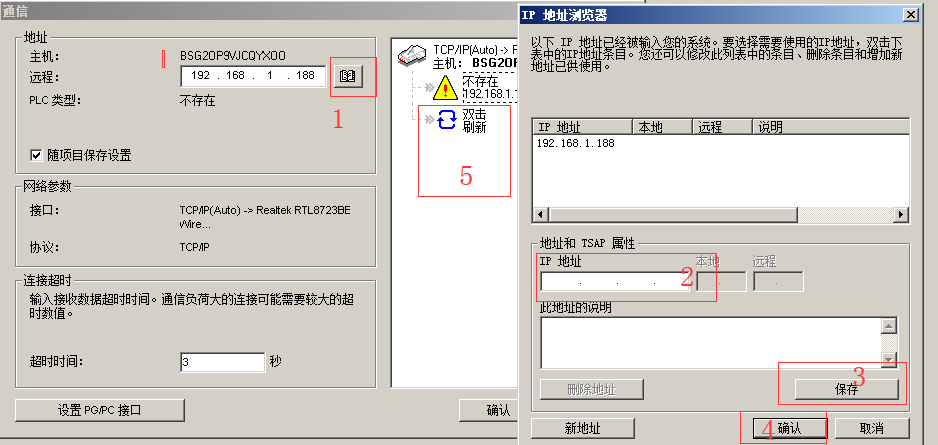

点击左侧“通信”，弹出以下对话框，按步骤进行通信连接
2、NetS7 模块在300编程软件中免驱动使用方式
（一）设置 PG/PC 接口

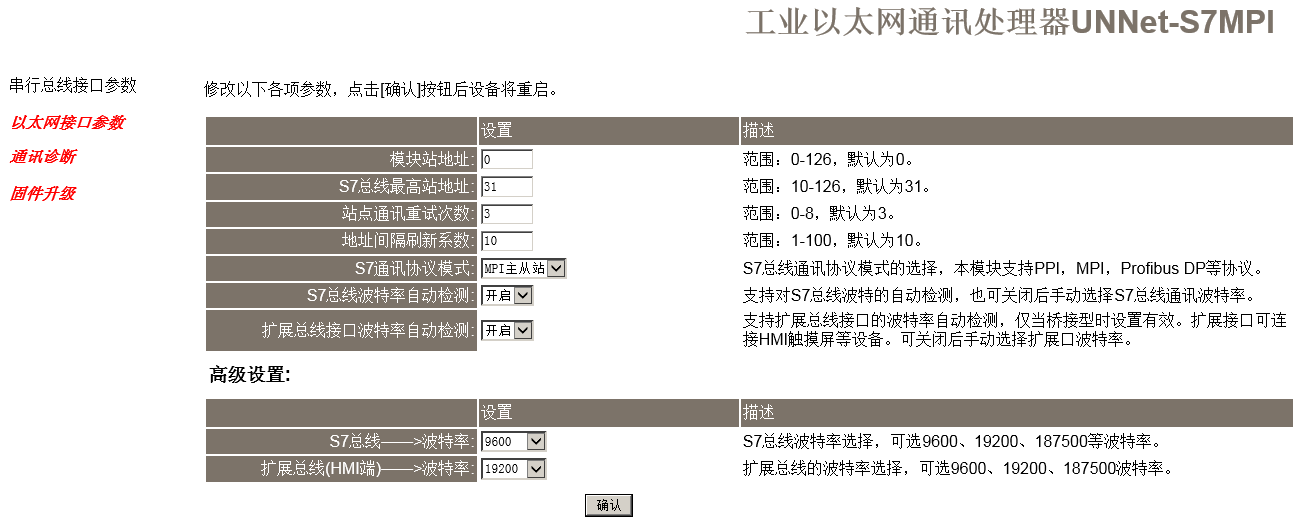

1、 在 Web 页面，转到 Net‐S7MPI 的”S7 总线接口参数”页面，设置”S7TCP 目标 PLC地址”与实际 PLC 地址一致。（默认为 2），修改后点击”确认”按钮。

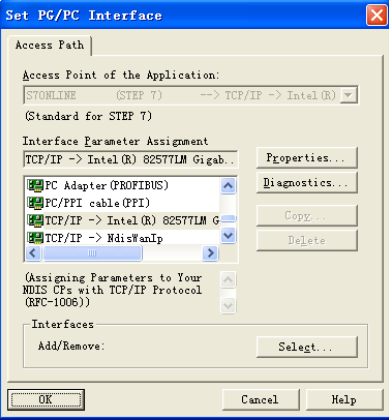

2、 打开 STEP7 编程软件，选择菜单”Options\Set PG/PC Interface…”，在弹出对话框中选择 TCP/IP‐>（计算机网卡），按”确定”退出。
（二）、 程序上载
1、 在 STEP7 软件主窗口选择菜单”PLC\Upload Station to PG…”。

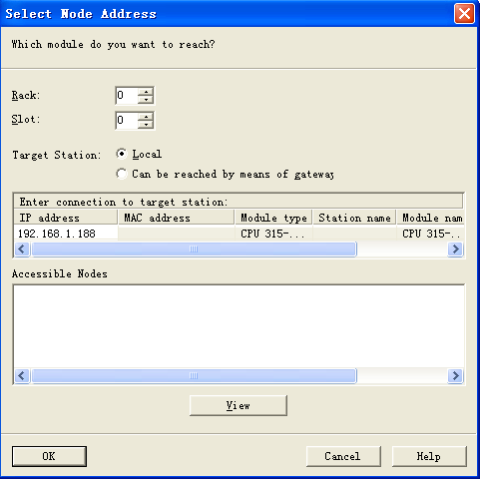

2、 在弹出的 Select Node Address 对话框的 IP address 一栏中输入 Net‐S7MPI 的 IP 地址。
3、 点击”View”按钮查看 PLC 类型，点击”OK”按钮执行程序上载。
（三）、程序下载
STEP7 软件在执行下载和监控时会自动检查当前 S7300 Station 的硬件配置是否存在以太网通讯接口。为了使得 STEP7 软件能够通过以太网路由到 Net‐S7MPI，我们需要在 STEP7项目中新建一个 PC Station。步骤如下：

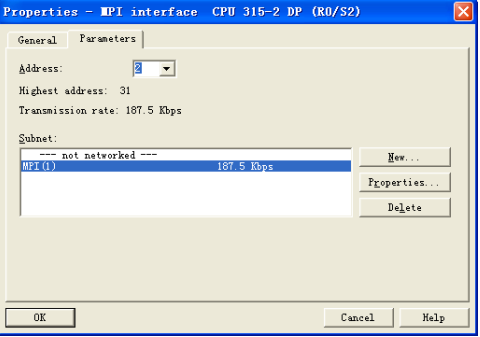

1. 在 S7300 Station 项目里，设置 CPU 的 MPI 接口连接到 MPI(1)，如果没 有 MPI(1)请新建 MPI 网络。

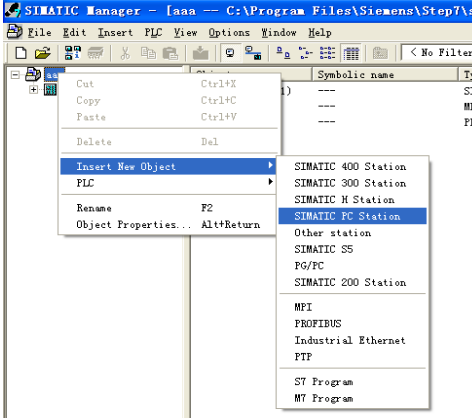

Object\SIMATIC PC Station。

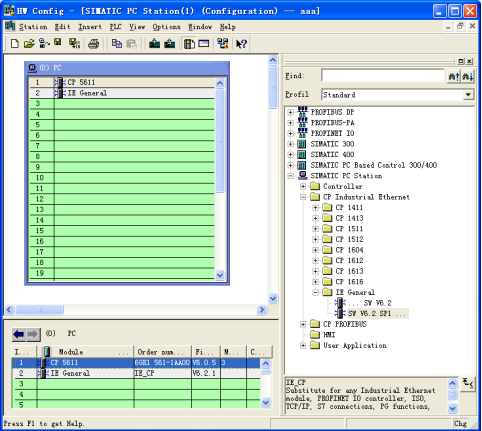

3. 选择新建的 PC Station，双击 Configuration 打开组态对话框，在右面 Catalog 中选中SIMATIC PC Station\CP PROFIBUS\CP5611\SW6.0（任意版本），然后拖拉到左面 PC 机

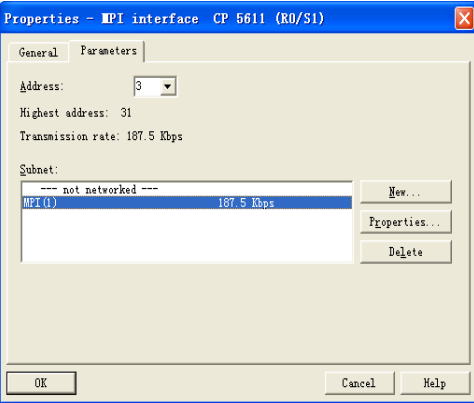

架的 1 号槽，在弹出的 PROFIBUS 接口属性对话框中直接点击 OK 按钮即可（不要去4. 双击 PC 机架 1 号槽的 CP5611，在弹出的属性对话框中设置 CP5611 的接口协议为MPI，点击 Properties 按钮，在弹出的 MPI 接口属性中选择 MPI(1)。由于 MPI 网络上地址不可以相同，因此 STEP7 软件会自动给 CP5611 提供一个 MPI 地址（如 3）。

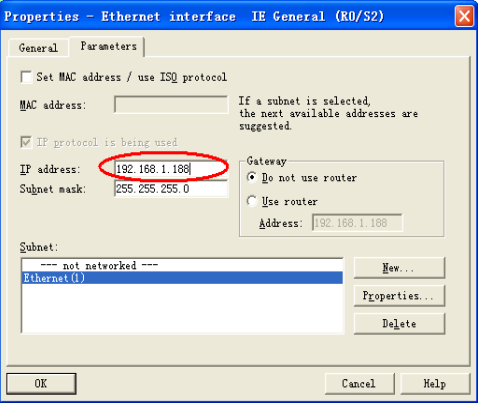

5. 继续在右面 Catalog 中选中 SIMATIC PC Station\CPIndustrialEthernet\IEGeneral\SW6.2（任意版本），然后拖拉到左面 PC 机架的 2 号槽，在弹出的以太网接口属性对话框
中点击 New 按钮新建以太网网络，然后将 IP 地址设置成 BCNet‐S7MPI 的 IP 地址。
6. 保存并编译 PC Station 项目，然后关闭组态窗口。整个组态过程如下图所示。

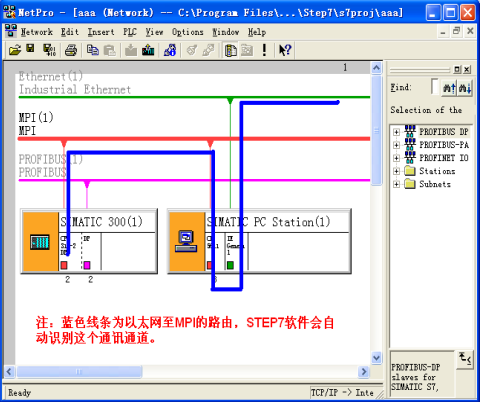

7. 配置完成后的 NetPro。
8、注意：
PC Station 建立完成后就可以开始使用 Net‐S7MPI 进行程序下载和监控了（对 STEP7 项目的S7‐300 Station 进行操作，而不是对 PC Station 进行操作）。
（四）、使用总结：
综上所述，NET—MPI适配器，不单单只有在200、300PLC上通讯下载使用，该通讯模块支持工控领域内绝大多数 SCADA 软件（上位机监控组态软件）、 OPC 服务器及人机设备与 S7 系列 PLC 通讯。如：MCGS触摸屏、组态王、力控、wincc等多种上位机之间进行Modbus TCP通讯，操作简单、功能灵活，无需程序编写即可快速准确读取所需数据。
（未完待续）
